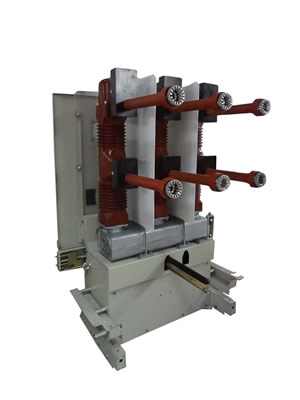

LN2-40.5型戶內高壓六氟化硫斷路器交流50HZ三相系統中的戶內裝置?？晒┕さV企業、發電廠及變電所作為保護和控制之用。并可用于頻繁操作場所。也可作為聯絡斷路器和切合電容器組斷路器。配KYN61-40.5的柜子
LN2-40.5型配用CT19-A型彈簧操動機構，也可配CD10ⅢG電磁機構
一、 使用環境條件
1、環境溫度不高于+40℃，不低于-40℃。
2、海拔高度不超過3000m。
3、相對溫度不大于90%(+20℃）。
4、沒有火險、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場合。
二、 技術參數
LN2-40.5型戶內高壓六氟化硫斷路器符合GB1984-89《交流高壓斷路器》國家標準，ZBK43001-88《高壓六氟化硫斷路器通用技術條件》和IEC-56標準的規定，主要參數見表1。
表1
|
序號 |
名稱 |
單位 |
數據 |
| ||||||
|
LN2-40.5/1250A-31.5 |
| |||||||||
|
1 |
額定電壓 |
KV |
35 |
| ||||||
|
2 |
最高工作電壓 |
KV |
40.5 |
| ||||||
|
3 |
額定絕緣水平 |
雷電沖擊耐壓（全波） |
KV |
185 |
| |||||
|
工頻耐壓（1min） |
95 |
| ||||||||
|
4 |
額定頻率 |
HZ |
50 |
| ||||||
|
5 |
額定電流 |
A |
1250 |
| ||||||
|
6 |
額定短路開斷電流 |
A |
31.5 |
KA |
31.5 | |||||
|
7 |
額定操作順序 |
|
分-0.3S-合分-180S-合分 |
| ||||||
|
8 |
額定短路關合電流 |
KA |
63 |
| ||||||
|
9 |
額定動穩定電流 |
（峰值） |
63 |
| ||||||
|
10 |
額定熱穩定電流 |
KA |
25 |
| ||||||
|
11 |
額定熱穩定時間 |
S |
4 |
| ||||||
|
12 |
開合單個電容器組開斷電流 |
A |
400 |
| ||||||
|
13 |
額定失步開斷電流 |
KA |
6.3 |
| ||||||
|
14 |
額定電流下的累計開斷次數 |
次 |
2000 |
| ||||||
|
15 |
額定短路開斷電流下的累計開斷次數 |
16 |
| |||||||
|
16 |
機械壽命 |
配CT19-A彈簧機構 |
6000 |
| ||||||
|
配CD10ⅢG電磁機構 |
5000 |
| ||||||||
|
17 |
合閘時間 |
彈簧機構 |
S |
≤0.15 |
| |||||
|
電磁機構 |
≤0.2 |
| ||||||||
|
18 |
固有分閘時間 |
當操作電壓為 |
最低 |
≤0.10 |
| |||||
|
額定 |
≤0.07 |
| ||||||||
|
最高 |
| |||||||||
|
19 |
六氟化硫氣體額定壓力（20℃時表壓） |
Mpa |
0.45 |
| ||||||
|
20 |
六氟化硫氣體報警壓力（20℃時表壓） |
0.42 |
| |||||||
|
21 |
六氟化硫氣體閉鎖壓力（20℃時表壓） |
0.40 |
| |||||||
|
22 |
年漏氣率 |
|
≤1% |
| ||||||
|
23 |
六氟化硫氣體水分含量 |
PPM（V） |
150 |
| ||||||
|
24 |
配用CT19-A彈簧操動機構的額定操作電壓 |
合閘線圈 |
V |
直流48.110.220 |
| |||||
|
分閘線圈 |
直流48.110.220 |
| ||||||||
|
電動機 |
直流110.220 |
| ||||||||
|
25 |
配用CD10ⅢG電磁操動機構的額定操作電壓 |
合閘線圈 |
直流110.220 |
| ||||||
|
分閘線圈 |
直流48.110.220 |
| ||||||||
|
26 |
重量 |
斷路器本體 |
kg |
135 |
| |||||
|
六氟化硫氣體 |
1.5 |
| ||||||||
